تصفیه خانه فاضلاب استان چهارمحال و بختیاری - شهر بروجن

شرکت آب و فاضلاب استان چهارمحال و بختیاری
تصفیه خانه فاضلاب بروجن

تصفيه خانه فاضلاب بروجن  در 2 كيلومتري جاده بروجن – فرادنبه در زميني به وسعت 8 هكتار احداث گرديده است. این تصفيه خانه براي تصفيه فاضلاب شهر بروجن با جمعیت 160000 نفری و با ظرفیت 17000 مترمکعب در روز در سال 1374 به بهره برداری رسیده است.

مقدمه:
 تصفيه خانه فاضلاب بروجن  در 2 كيلومتري جاده بروجن – فرادنبه در زميني به وسعت 8 هكتار احداث گرديده است. این تصفيه خانه براي تصفيه فاضلاب شهر بروجن با جمعیت 160000 نفری و با ظرفیت 17000 مترمکعب در روز در سال 1374 به بهره برداری رسیده است

پارامترهای طراحی تصفیه خانه فاضلاب بروجن در دوره اول طرح:
•    جمعیت تحت پوشش: 160000 نفر
•    ظرفیت متوسط فاضلاب ورودی: 17000 متر مکعب در روز
•    دبی حداکثر طراحی : 33000 متر مکعب در روز
•    مقدار تولید فاضلاب به ازای هرنفر: 200 لیتر در روز
•    غلظت اکسیژن خواهی بیوشیمیایی پنج روزه (BOD5) فاضلاب ورودی : 360 میلی گرم در لیتر
•    غلظت اکسیژن خواهی بیوشیمیایی پنج روزه (BOD5) پساب خروجی : 30 (50 لحظه ای)میلی گرم در لیتر
•    غلظت اکسیژن خواهی شیمیایی (COD) فاضلاب ورودی : 450 میلی گرم در لیتر
•    غلظت اکسیژن خواهی شیمیایی (COD) پساب خروجی : 60 (100لحظه ای)میلی گرم در لیتر
•    مواد جامد معلق فاضلاب ورودی : 533 میلی گرم در لیتر
•    مواد جامد معلق خروجی : 40(60 لحظه ای) میلی گرم در لیتر
•    روش تصفیه : لجن فعال با هوادهی ممتد
•    استفاده از پساب : کشاورزی

مشخصات عمومی تصفیه خانه فاضلاب بروجن:
1- ایستگاه پمپاژ اولیه:
 سطح زیربنای واحد 222 مترمربع، نوع پمپ و تعداد  3 دستگاه الکتروپمپ از نوع حلزونی دارای موتور گیربکس و محور حلزونی با ظرفیت 194 لیتر در ثانیه برای هر پمپ و قدرت اسمی 5/17 کیلووات فاضلاب را تا ارتفاع 5/5 متر انتقال می دهد.

2- آشغالگیری: Screening
دارای دو کانال موازی و به سطح کل 40 مترمربع دارای دو عدد آشغالگیر دستی و مکانیکی و مجهز به سیستم راهبری اتوماتیک، انتقال آشغال توسط یک دستگاه تسمه نقاله لاستیکی به طول 3 متر و قدرت 35/1 کیلو وات را انجام می دهد. ارتفاع آشغالگیر 5/5 متر و قدرت آن 1/1 کیلو وات جهت گرفتن آشغال با قطر بیشتر از 2 سانتیمتر به کار می رود.

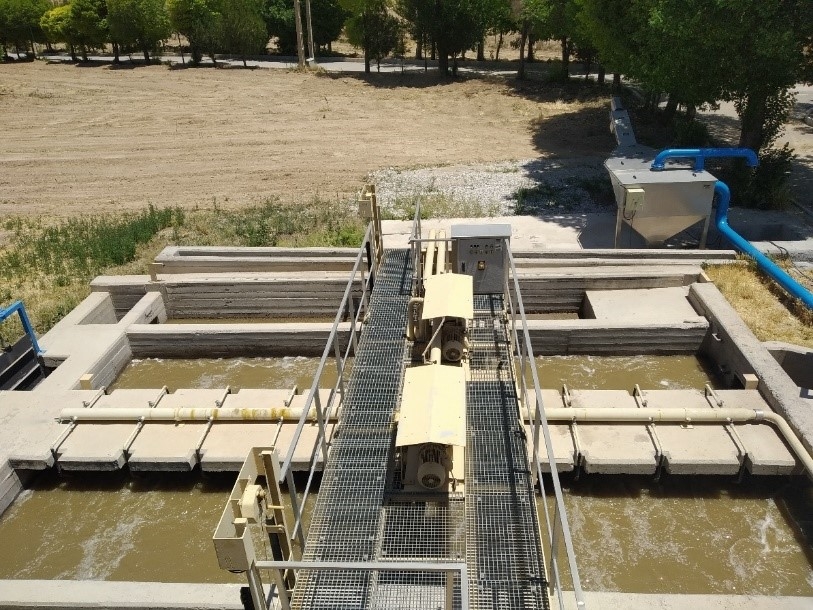

3-دانه گیر و چربی گیر با هوادهی: Grit chamber
 واحد دانه گیر با زیربنای 152 مترمربع در دو مدول ساخته شده است. این دانه گیر مجهز به یک دستگاه پل رفت و برگشت مجهز به 2 دستگاه پمپ ایرلیفت و پاروی کفاب روب برای جمع آوری چربی، دو دستگاه دریچه کشویی و دو دستگاه سرریز و یک دستگاه کلاسیفایر می باشد. قدرت دمنده 5/5 کیلو وات و میزان هوادهی m3/h 125 است. دانه های ته نشین شده در کف کانال دانه گیر با استفاده از پمپ های ایرلیفت که به پل متحرک متصل است به کانال هدایت دانه پمپ می شود. سپس دانه ها به کمک پمپ وارد دستگاه کلاسیفایر جهت جدا سازی دانه می شود. در این مرحله آب از دانه ها جدا شده و به کانال ورودی عودت داده می شود و دانه های جدا شده تخلیه شده و به خارج حمل می گردند.

4-سیستم تصفیه بیولوژیکی (حوض های هوادهی):   Aeration reactor سیستم تصفیه بیولوژیکی از نوع لجن فعال با هوادهی گسترده (EXTENDED AERATION) است و شامل 2 حوض هوادهی به طول 144 متر، عرض 20 متر، عمق 4 می باشد. ورود فاضلاب به هریک از حوض های هوادهی با استفاده از دریچه ورودی صورت می گیرد. هواده ها ماموت روتور می باشد و هر حوض قابلیت نصب جمعا 16 دستگاه هواده را داراست. نوع هواده سطحی با محور افقی بطول 9 متر و به قطر 1 متر می باشد.

5-حوض های ته نشینی (زلال ساز) clarifier
تصفیه خانه دارای سه حوض ته نشینی نهایی به قطر مفید 25 متر و ارتفاع 3 متر می باشد. این حوض ها دارای پل فلزی دواری است که لجن ته نشین شده و کفاب را از فاضلاب جدا می نماید. سرعت حرکت پل بین 2 تا 4 سانتی متر در ثانیه است و زمان ته نشینی 6 ساعت پیش بینی شده است. سرریزهای وی ناچ و تیغه های مانع کف از جنس آلومینیوم، پاروبکهای جمع کننده لجن و کفاب و سیستم انتقال کف به خارج از حوض نیز از تجهیزات این حوض می باشد.

6-ایستگاه پمپاژ لجن برگشتی و اضافی و کفاب:
جهت انتقال لجن به اول حوض های هوادهی یا بسترهای لجن خشک کن از این ایستگاه استفاده می شود. این ایستگاه مجهز به 3 دستگاه پمپ شناور لجن برگشتی با قدرت 9 کیلو وات و با کلکتور 600 میلی متراست. تجهیزات انتقال کفاب به بسترها شامل دو دستگاه الکترو پمپ شناور با قدرت 2 کیلو وات و تجهیزات انتقال لجن به بسترها شامل دو پمپ شناور با قدرت 3/1 کیلو وات نیز در این ایستگاه مستقر می باشد.

7- واحد گندزدایی (حوضچه کلر زنی) :  Disinfection
سطح زیربنای واحد 322 متر مربع است. فاضلاب خروجی از حوض های ته نشینی جهت گندزدایی و حذف انگل ها و میکروب های موجود در پساب به دو حوض تماس کلر هدایت می شود. تجهیزات واحد تزریق کلر شامل دستگاه سنجش مقدار کلر باقیمانده، دیفیوزر تزریق محلول کلر به آب می باشد.

8-بسترهای خشک کننده لجن: Dried Sludge Beds
15 واحد بستر به طول های 30 الی 60 متر به عرض 15 متر تشکیل شده است.

9- آزمایشگاه:  Laboratory
یک واحد آزمایشگاه مستقر در تصفیه خانه با امکانات و تجهیزات کافی کلیه آزمون های مورد نیاز بر روی فاضلاب خام و پساب خروجی و همچنین کنترل های مور نیاز در بهره برداری فرایند را به انجام می رساند.

جهت مشاهده بروشور پروژه به فایلهای پیوست مراجعه کنید.
